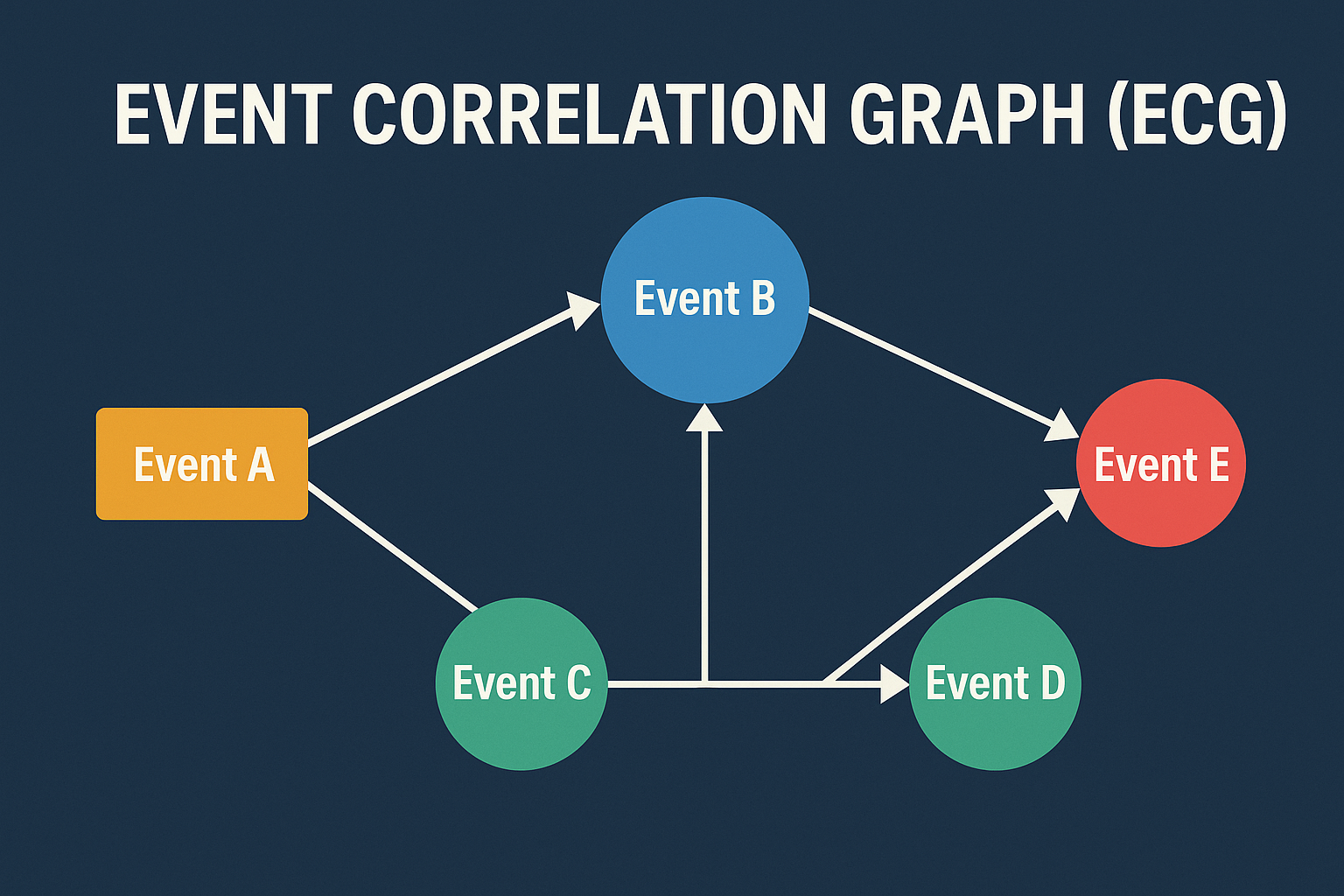

Event Correlation Graph (ECG)

개요

Event Correlation Graph (ECG)는 시스템 및 네트워크에서 발생하는 다양한 이벤트 간의 인과관계와 연관성을 시각적으로 표현하여, 복잡한 문제의 원인 파악과 이상 탐지를 가능하게 해주는 분석 도구입니다. ECG는 보안 관제, 장애 분석, 로그 분석 등의 영역에서 주요하게 활용되며, 대규모 시스템 운영에 있어 핵심적인 인사이트를 제공합니다.

---

1. 개념 및 정의

항목	설명	비고
정의	이벤트 간 연관성을 그래프로 시각화한 분석 기법	노드-엣지 모델 기반
목적	이벤트 발생 원인 추적 및 패턴 분석	원인-결과 구조 이해 용이
필요성	로그 폭증 환경에서 자동화된 인과관계 분석	수작업 분석의 한계 극복

이벤트 간의 시간적/논리적 관계를 규명함으로써 보다 빠르고 정확한 원인 분석이 가능해집니다.

---

2. 특징

특징	설명	비교
인과관계 표현	단순 발생이 아닌 상호 영향을 중심으로 분석	타임라인 기반 분석과 차별화
자동화 분석	머신러닝/AI를 통한 자동 상관분석 가능	수동 검색보다 효율적
직관적 시각화	노드-엣지 기반 그래프 제공	텍스트 기반 로그보다 빠른 이해

ECG는 단순 이벤트 발생 정보가 아닌, 그 사이의 의미 있는 연관성을 파악하는 데 중점을 둡니다.

---

3. 구성 요소

구성 요소	설명	예시
이벤트 노드	발생한 이벤트 개체	예: 사용자 로그인 실패
엣지 (Edge)	이벤트 간의 연관성 경로	예: 로그인 실패 → 계정 잠금
타임스탬프	이벤트 발생 시각	정렬 기준 역할
상관 규칙	이벤트 간 상호작용 조건	룰 기반 혹은 AI 기반 규칙

이들 요소가 상호작용하며 복잡한 이벤트 플로우를 시각적으로 구성합니다.

---

4. 기술 요소

기술 요소	상세 설명	관련 기술
로그 수집기	다양한 시스템에서 로그 수집	Fluentd, Logstash
시계열 데이터 처리	시간 기반 정렬 및 분석	InfluxDB, OpenTSDB
그래프 데이터베이스	관계형 모델 저장	Neo4j, TigerGraph
이벤트 상관 엔진	상관 규칙 정의 및 적용	Apache Flink, IBM QRadar
머신러닝	이상 징후 탐지 및 자동 학습	Isolation Forest, RNN

특히, AI 기반 이벤트 분석 기술이 ECG의 진화에 기여하고 있습니다.

---

5. 장점 및 이점

장점	설명	기대 효과
빠른 원인 분석	문제 원인을 빠르게 파악	MTTR 단축
보안 위협 탐지	이벤트 상관 기반 이상 행위 식별	침입 탐지 정확도 향상
운영 효율성 향상	반복적 패턴 자동 분석	운영 리소스 절감

복잡한 IT 환경에서의 의사결정을 데이터 기반으로 지원합니다.

---

6. 주요 활용 사례 및 고려사항

사례	설명	고려사항
보안 관제	APT, DDoS 등의 다단계 공격 탐지	실시간 상관성 엔진 필요
시스템 장애 분석	다중 이벤트 간 장애 루트 원인 추적	로그 품질 확보 필요
클라우드 인프라 운영	분산 시스템의 이벤트 연계 분석	멀티 클라우드 연동 이슈

적절한 로그 구조화 및 이벤트 정규화가 도입의 성공을 좌우합니다.

---

7. 결론

Event Correlation Graph는 시스템, 보안, 네트워크 운영 등 다양한 IT 분야에서 복잡한 이벤트 흐름을 분석하는 데 필수적인 도구입니다. 단순한 로그 분석을 넘어 인과관계 기반의 정밀한 분석이 가능해지며, 이는 운영 효율성과 보안 대응력을 획기적으로 향상시킵니다. 특히 AI와 결합한 ECG는 향후 자동화 운영의 핵심 기술로 자리 잡을 것입니다.
