Chiplet 3D Stack

개요

Chiplet 3D Stack은 여러 개의 기능별 칩렛(Chiplet)을 3차원으로 수직 적층(3D Stacking)하여 단일 패키지로 통합하는 첨단 반도체 설계 기술이다. 이는 공정 미세화의 한계와 단일 다이(DIE) 규모의 증가에 따른 수율 문제를 해결하면서, 높은 성능과 전력 효율을 동시에 달성할 수 있는 방법으로 주목받고 있다.

---

1. 개념 및 정의

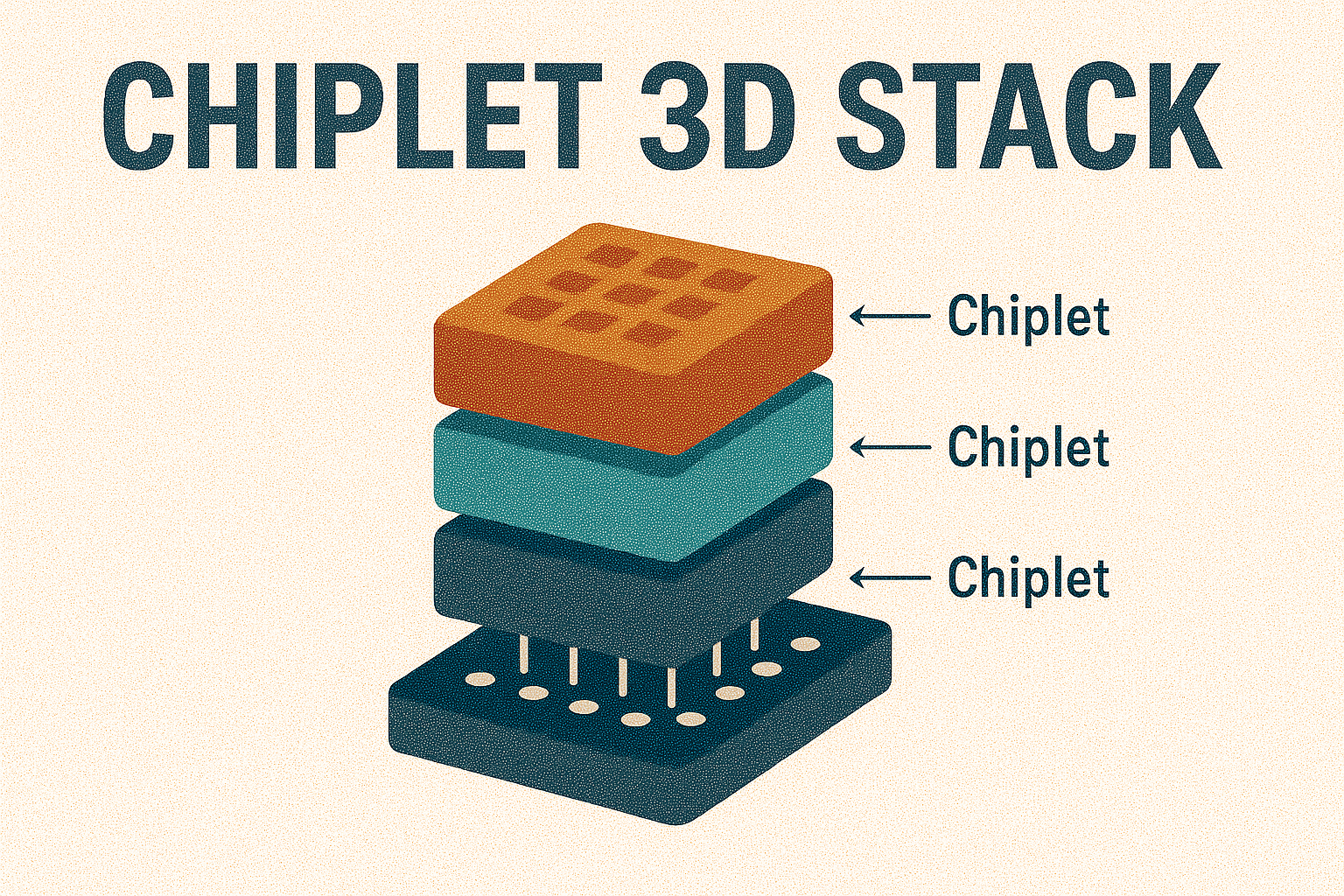

Chiplet 3D Stack은 기능별로 분리된 작은 칩(Chiplet)을 TSV(Through-Silicon Via), Micro-bump, Hybrid Bonding 등으로 연결해 3차원 공간에서 통합하는 기술이다.

• 목적: 칩 설계의 유연성 확보 및 고성능/저전력 통합 구현
• 필요성: SoC 단일 다이 공정의 한계 극복 및 패키징 효율 향상

---

2. 특징

특징	설명	전통적 설계와의 비교
칩 분할 구조	기능별 칩렛을 개별 제작 후 통합	단일 다이는 모든 기능을 하나의 칩에 집적
수직 적층 방식	3D IC 방식으로 공간 효율 극대화	2D 패키지 대비 면적 절감 가능
이기종 통합 용이	CPU, GPU, 메모리 등 이기종 칩 통합 가능	기존 SoC는 동일 공정에서만 통합 가능

Chiplet 3D Stack은 반도체 설계와 생산의 유연성을 획기적으로 개선한다.

---

3. 구성 요소

구성 요소	설명	예시
Chiplet	기능별 분리된 소형 칩	CPU Chiplet, IO Chiplet, AI Accelerator 등
Interposer	칩 간 연결을 위한 중간 매개	2.5D 패키지에서 사용하는 실리콘 인터포저
TSV/Micro-bump	칩 간 신호 전달을 위한 수직 연결 구조	TSMC CoWoS, Intel Foveros 등

각 요소는 고대역폭, 저지연 연결 구조를 구현하는 데 핵심적이다.

---

4. 기술 요소

기술 요소	설명	대표 기술
Hybrid Bonding	접착제 없이 분자 간 결합으로 고밀도 연결	AMD X3D 기술, TSMC SoIC
HBM(High Bandwidth Memory)	3D DRAM을 칩렛 옆 또는 위에 적층	NVIDIA H100, AMD MI300 시리즈
전력/열 분산 설계	칩 간 전력 및 발열 고려	Power Delivery Network, TSV-based heat sink

첨단 패키징 기술은 3D 스택의 실현 가능성과 성능을 좌우한다.

---

5. 장점 및 이점

장점	설명	기대 효과
모듈화 및 재사용성	기능 단위 칩 재사용 가능	설계 비용 절감, 개발 속도 향상
성능/전력 동시 개선	고밀도 연결로 성능↑, 면적↓	고성능 AI/데이터센터 SoC 최적화
이기종 집적 지원	CPU-GPU-NPU 통합 가능	차세대 멀티코어 설계에 적합

이 기술은 반도체 설계의 패러다임을 전환하고 있다.

---

6. 주요 활용 사례 및 고려사항

사례	설명	고려사항
AMD Ryzen 7000 X3D	3D V-Cache를 CPU 위에 적층	캐시 연결을 위한 설계 최적화 필요
Intel Meteor Lake	타일 기반 칩렛 설계와 Foveros 스택	칩 간 전력 균형 및 인터커넥트 설계 중요
NVIDIA Grace Hopper	CPU+GPU 칩을 고속 통합	열 관리 및 데이터 경로 병목 제거 필수

적용 시 공정 호환성, 테스트 자동화, 방열 구조 설계 등이 핵심이다.

---

7. 결론

Chiplet 3D Stack은 차세대 반도체 고성능화와 유연한 설계 전략을 동시에 실현하는 혁신적 기술이다. 전력 효율, 설계 자유도, 시스템 통합성 측면에서 기존 SoC 모델을 능가하며, 향후 AI, 서버, 고성능 컴퓨팅(HPC) 시장에서 더욱 폭넓게 활용될 전망이다.
