Back-Side Power Delivery Network (BSPDN)

개요

나노미터 이하 공정으로 진화하는 반도체 산업에서, 트랜지스터 크기의 축소만으로는 성능 향상이 더 이상 한계에 봉착했습니다. 이때 중요한 병목으로 떠오른 것이 바로 전력 공급 효율성입니다. 기존에는 전력을 칩 전면(Front Side)을 통해 공급했지만, 최근 업계는 **Back-Side Power Delivery Network(BSPDN)**로의 전환을 적극 추진하고 있습니다. 본 글에서는 BSPDN의 개념, 기술 구조, 도입 목적 및 향후 영향에 대해 심층적으로 소개합니다.

---

1. 개념 및 정의

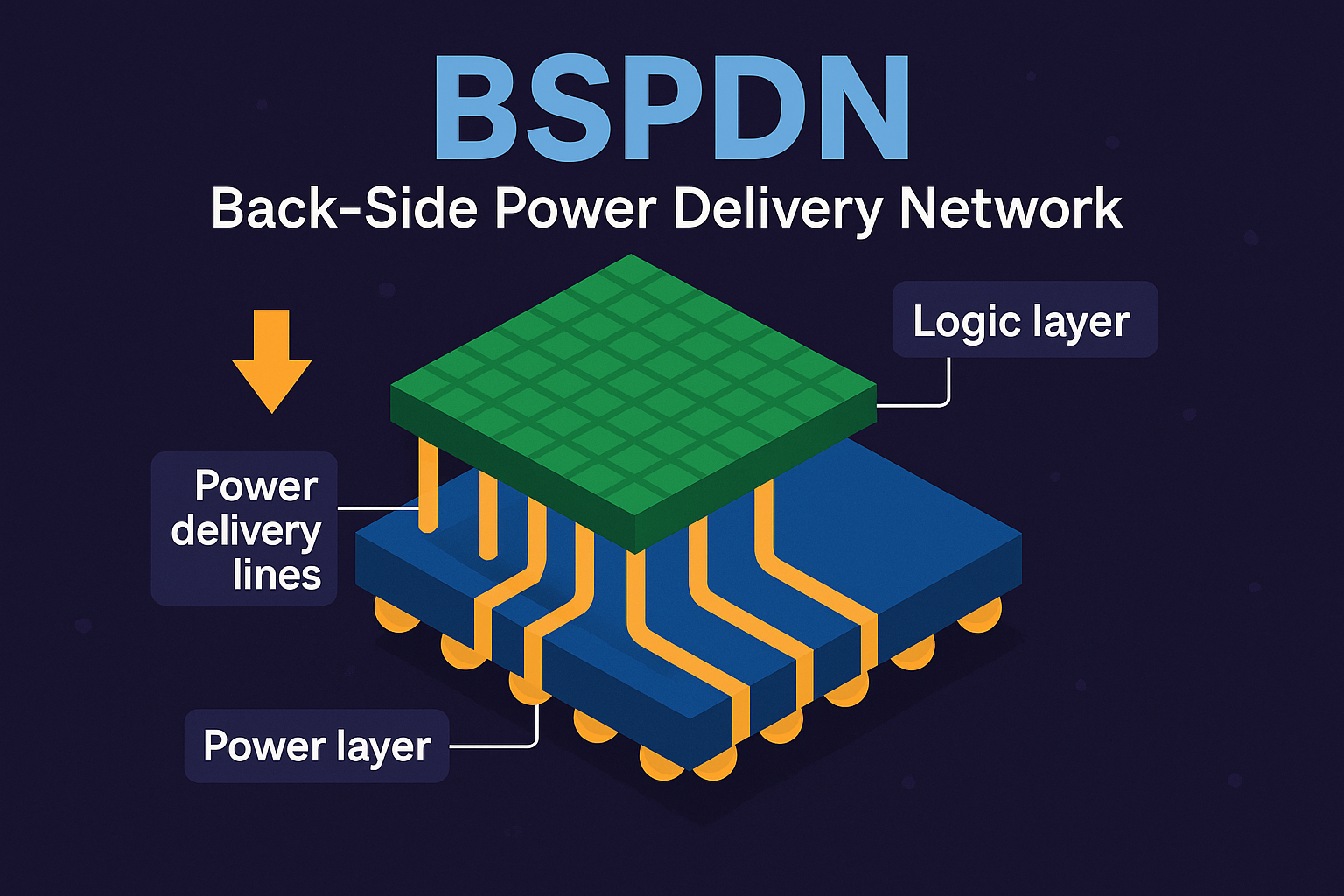

**BSPDN(Back-Side Power Delivery Network)**는 반도체 칩의 후면(back side)에서 직접 전력을 공급하는 방식을 의미합니다. 기존에는 신호와 전력을 모두 칩 전면에서 처리했지만, BSPDN은 전력 공급선을 전면에서 제거하고, 이를 후면으로 이동시켜 신호 간섭과 레이아웃 복잡성 문제를 해결합니다.

• 목적: 더 낮은 전압 손실, 더 높은 트랜지스터 밀도 확보
• 핵심 구조: 후면 전력 공급선 + 전면 신호 라우팅
• 적용 대상: 3nm 이하 GAA 트랜지스터, 고성능 AI/CPU 칩

---

2. 특징

특징	설명	효과
전력·신호 분리	전력은 후면, 신호는 전면 처리	라우팅 최적화, 간섭 최소화
IR Drop 감소	후면에 가까운 전력 공급	전압 강하 감소로 성능 안정화
면적 효율성 향상	전면 배선 공간 확보	트랜지스터 배치 밀도 증가

전력과 신호의 분리를 통해 반도체 설계 효율을 극대화함

---

3. 구성 요소

구성 요소	설명	역할
Power Via	후면에서 트랜지스터에 직접 전력 연결	전력 전달 경로 확보
Backside Metal Layer	후면 전력 배선층	고전류 수용 구조 형성
Redistribution Layer (RDL)	전면 신호 배선 재배치	신호 지연 최소화
Wafer Thinning & TSV	후면 가공 및 실리콘 관통 전극	구조 연결 및 집적화 지원

칩 구조 전반에 영향을 미치는 공정 기술의 조화 필요

---

4. 기술 요소

기술 요소	설명	적용 기술
GAA(Gate-All-Around) FET	3nm 이하 공정의 차세대 트랜지스터	BSPDN과 궁합 우수
Hybrid Bonding	층간 정렬 및 고밀도 연결	TSV 대체용 신세대 공정
Wafer Backside Processing	웨이퍼 후면 가공 기술	고정밀 금속 패턴 형성
Power Delivery Simulation	전력 경로 시뮬레이션 도구	IR Drop, EM 분석 최적화

차세대 공정 기술과 전력 설계 최적화가 병행되어야 함

---

5. 장점 및 이점

장점	설명	기대 효과
성능 향상	신호 혼선 감소 + 전력 효율 증가	고속 연산 시 안정성 확보
면적 절감	전면 라우팅 공간 확보	칩 집적도 향상
발열 관리	전력 분산 최적화	전력 밀도 증가에도 온도 제어 가능

전력과 신호의 분리를 통해 전체 시스템의 신뢰도와 집적도를 향상

---

6. 주요 활용 사례 및 고려사항

활용 사례	설명	고려 사항
AI 전용 칩	고속 연산과 높은 전력 소모에 적합	전력 관리 회로 정밀성 필요
HPC용 CPU	연산 밀도가 높은 서버 CPU	후면 공정 비용 상승 고려 필요
3D 패키징 SoC	Chiplet 기반 다이 통합	후면 TSV 정렬과 연결 기술 정교화 필요

후공정 비용 및 수율 관리가 도입 확산의 열쇠가 됨

---

7. 결론

Back-Side Power Delivery Network(BSPDN)는 반도체의 고성능화와 고집적화가 병행되는 흐름 속에서, 전력 공급의 새로운 패러다임을 제시합니다. 신호와 전력의 물리적 분리를 통해 성능을 극대화하고, 설계 유연성을 확보하는 BSPDN은 3nm 이하 공정과 3D 패키징의 필수 기반이 될 것으로 전망됩니다. 향후 후면 공정 자동화 및 TSV-Free 연결 기술과의 융합이 활발해질 것으로 기대됩니다.
